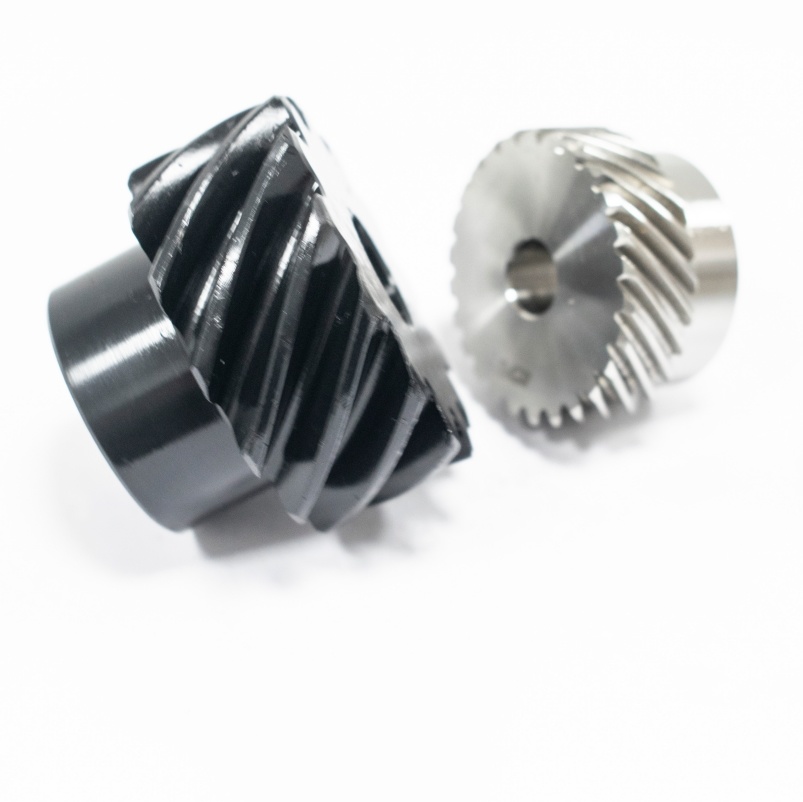

ZHOSEN中森交錯軸斜齒輪 基本概念與結構特點 1.?定義 交錯軸斜齒輪（Crossed Helical Gears）是用于傳遞空間交錯軸（既不平行也不相交）?之間運動的齒輪副，其軸線夾角通常為 90°（也可為其他角度）。與平行軸斜齒輪不同，交錯軸斜齒輪的兩齒輪螺旋角方向和大小可不同，通過螺旋齒的點接觸嚙合實現傳動。 2.?核心結構特征 軸線空間交錯：兩軸在空間中呈異面直線分布，常見軸交角 δ=90°。 螺旋齒設計：輪齒為螺旋形，且兩齒輪的螺旋角（β?、β?）方向可相同或相反，取決于軸交角的設計。 點接觸嚙合：嚙合初始為點接觸，隨傳動逐漸變?yōu)榫€接觸，易產生接觸應力集中 應用場景 精密儀器與儀表： 光學設備的微調機構（如顯微鏡載物臺的多角度調節），需小扭矩、高精度傳動。 輕工機械與自動化設備： 食品包裝機的轉向輸送裝置，飲料灌裝機的瓶身旋轉機構，要求傳動平穩、噪音低。 汽車與航空航天： 部分汽車差速器的輔助傳動（非主傳動），飛機儀表盤的指針驅動機構。 醫療器械： 手術機器人的關節傳動，牙科設備的微型傳動系統，需體積小、傳動靈活。
查看詳情
中森斜齒輪專配斜齒條ZSHE系列 斜齒輪與斜齒條的結構與嚙合原理 結構特點 斜齒輪：齒向與軸線呈一定角度（螺旋角 β），齒廓為漸開線螺旋面，單個齒輪的齒沿圓周方向呈螺旋狀分布。 斜齒條：可視為直徑無限大的斜齒輪的一部分，齒向同樣與齒條長度方向呈螺旋角 β，齒廓為直線形螺旋面。 嚙合原理 斜齒輪與斜齒條嚙合時，齒面接觸線為傾斜于軸線的直線，且接觸線長度隨嚙合位置變化，從齒頂?shù)烬X根逐漸切入或切出，形成線接觸嚙合。 由于螺旋角的存在，嚙合過程中兩齒面會產生軸向分力，需通過軸承或結構設計抵消（如采用成對斜齒輪或人字齒結構）。 典型應用場景 機床工作臺傳動 如數控銑床、磨床的直線進給系統，利用斜齒輪 - 斜齒條組合將電機的旋轉運動轉化為工作臺的直線運動，滿足高精度、低噪音的需求。 自動化輸送設備 物流分揀線、電梯轎廂驅動系統中，通過斜齒輪齒條傳動實現平穩的直線運動，同時承載較大負載（如貨物、乘客重量）。 機器人關節驅動 工業機器人的直線軸（如 SCARA 機器人的 Z 軸）常采用斜齒輪齒條結構，兼顧運動精度和負載能力，尤其適用于需要頻繁啟停的場景。 工程機械與重載荷設備 如挖掘機的履帶驅動、大型機床的橫梁移動機構，利用斜齒輪齒條的高重合度特性，分散載荷，提高系統可靠性。
查看詳情

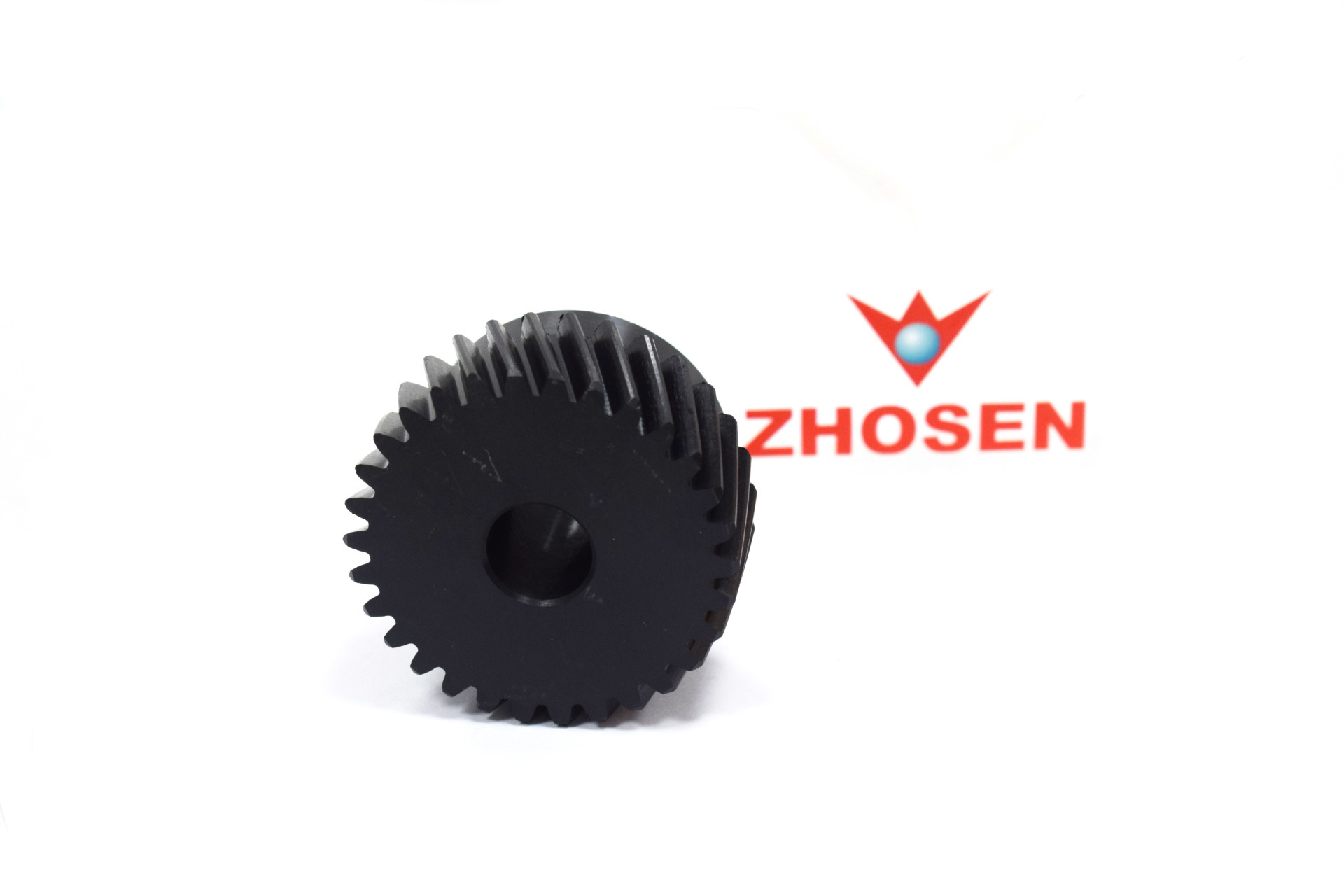

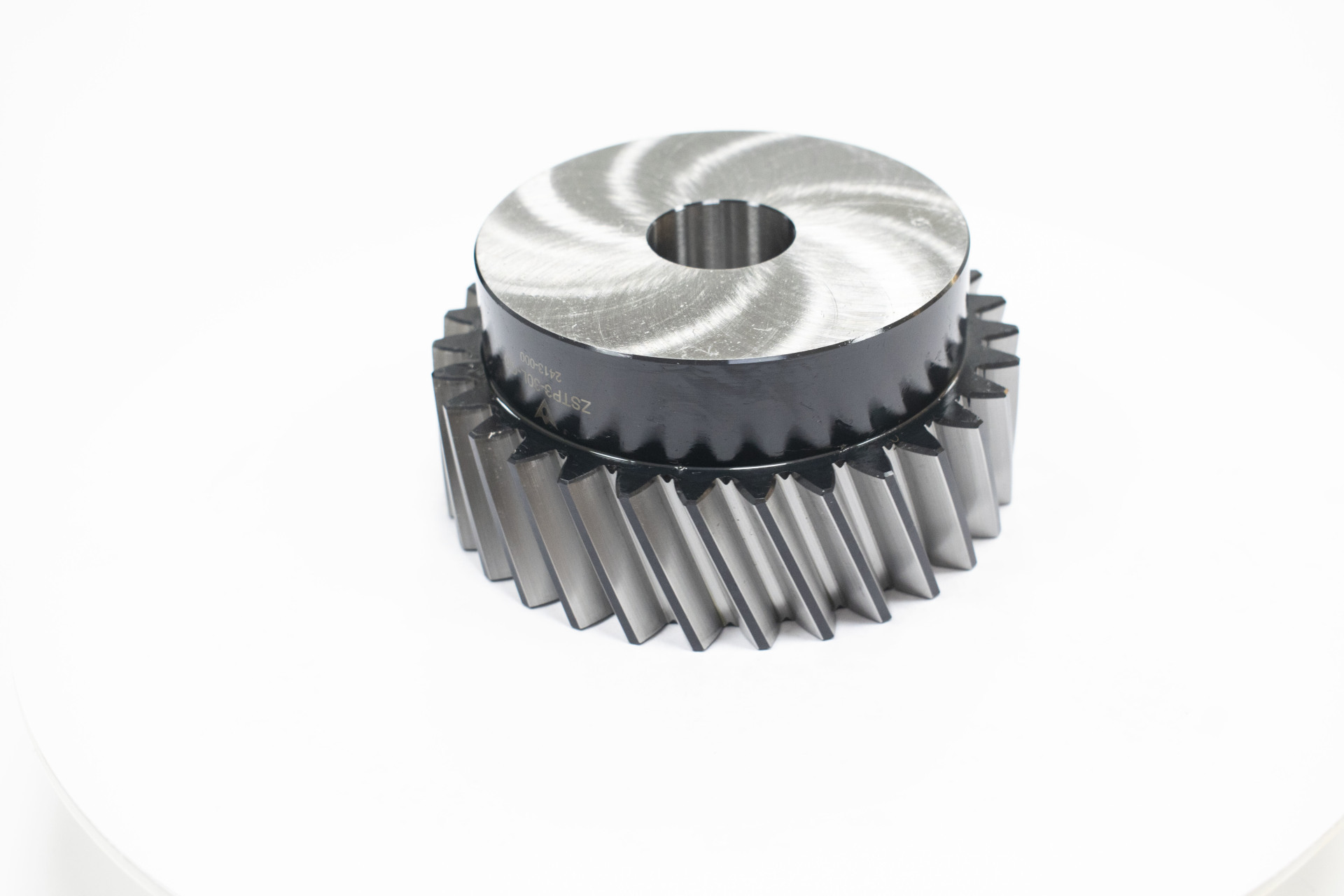

ZHOSEN中森研磨斜齒齒輪 一、斜齒齒輪概述與研磨目的 斜齒齒輪的特點： 齒向與軸線成一定角度（螺旋角），嚙合時接觸線為斜線，傳動更平穩、沖擊小，適用于高速、重載場景。 與直齒輪相比，斜齒輪存在軸向力，需搭配止推軸承使用。 研磨的核心目的： 精度提升：修正齒形、齒向誤差，提高傳動精度（可達 ISO 4-6 級）。 表面優化：降低表面粗糙度（Ra 0.2-0.8μm），減少摩擦損耗與噪音。 接觸改善：優化齒面接觸區，提升承載能力與壽命。 斜齒齒輪研磨的特殊要點 螺旋角補償技術 研磨時需通過工裝或設備運動軌跡模擬斜齒嚙合，例如： 蝸桿式研磨機：用蝸桿狀研磨輪與齒輪嚙合，螺旋角需匹配。 行星式研磨機：通過行星輪系運動，實現斜齒面的均勻研磨。 軸向力控制 研磨過程中軸向力易導致齒輪偏移，需通過： 軸向定位夾具（如推力軸承支撐）； 分段研磨（先研一端，再研另一端）平衡受力。 齒面接觸區優化 通過調整研磨壓力分布或工裝角度，使接觸區集中于齒面中部（占齒長 80% 以上），避免邊緣過載。
查看詳情
